¿Cómo afecta la distancia de instalación entre los ánodos lineales MMO Ti el efecto de protección?

En el campo de la protección de la corrosión, los sistemas de protección catódica actual (ICCP) impresionantes juegan un papel crucial en la protección de las estructuras metálicas de los efectos perjudiciales de la corrosión. Entre los diversos materiales de ánodo utilizados en los sistemas ICCP, los ánodos lineales MMO Ti han ganado una popularidad significativa debido a su excelente rendimiento, durabilidad y versatilidad. Como proveedor líder de ánodos lineales MMO Ti, he sido testigo de primera mano la importancia de la distancia de instalación adecuada para lograr resultados de protección óptimos. En esta publicación de blog, profundizaré en la relación entre la distancia de instalación de los ánodos lineales MMO TI y el efecto de protección, proporcionando información valiosa para los ingenieros, expertos en corrosión y cualquier persona involucrada en proyectos de protección contra la corrosión.

Comprensión de los ánodos lineales MMO TI

Los ánodos lineales MMO Ti están hechos de sustrato de titanio recubierto con catalizadores de óxido de metal mixto (MMO). El sustrato de titanio proporciona resistencia mecánica y resistencia a la corrosión, mientras que el recubrimiento MMO mejora la actividad electrocatalítica del ánodo, lo que permite una generación eficiente de corriente protectora. Estos ánodos están disponibles en varias configuraciones, incluidos cables, cintas y varillas, lo que los hace adecuados para una amplia gama de aplicaciones, como tuberías enterradas, plataformas en alta mar y estructuras de concreto reforzadas.

Una de las ventajas clave de los ánodos lineales MMO Ti es su larga vida útil. El recubrimiento MMO es altamente estable y resistente al ataque químico, lo que garantiza un rendimiento constante durante un período prolongado. Además, estos ánodos tienen una baja tasa de consumo, lo que significa que requieren un reemplazo menos frecuente en comparación con otros materiales del ánodo. Esto no solo reduce los costos de mantenimiento, sino que también minimiza el tiempo de inactividad asociado con el reemplazo del ánodo.

El papel de la distancia de instalación en la protección catódica

La distancia de instalación entre los ánodos lineales MMO Ti y la estructura protegida es un factor crítico que puede afectar significativamente la efectividad del sistema de protección catódica. Cuando se instala un ánodo, genera una corriente protectora que fluye a través del electrolito (como el suelo o el agua) y en la superficie de la estructura protegida. La distribución de esta corriente está influenciada por varios factores, incluida la configuración del ánodo, la resistividad del electrolito y la distancia entre el ánodo y la estructura.

Si los ánodos se instalan demasiado cerca de la estructura protegida, la densidad de corriente puede ser demasiado alta en las inmediaciones de los ánodos, lo que lleva a la sobreprotección. La sobreprotección puede causar varios problemas, como la fragilidad de hidrógeno del metal, una mayor corrosión del ánodo en sí y la formación de depósitos alcalinos en la superficie de la estructura. Por otro lado, si los ánodos se instalan demasiado lejos de la estructura protegida, la densidad de corriente puede ser demasiado baja para proporcionar una protección adecuada, lo que resulta en la subprotección. La subprotección puede dejar la estructura vulnerable a la corrosión, lo que puede provocar daño estructural y una posible falla.

Factores que afectan la distancia de instalación óptima

Determinar la distancia de instalación óptima para los ánodos lineales MMO Ti requiere una cuidadosa consideración de varios factores, incluidos los siguientes:

• Geometría de estructura: La forma y el tamaño de la estructura protegida pueden influir en la distribución de la corriente protectora. Por ejemplo, una estructura grande e irregular puede requerir una configuración de ánodo más compleja y un mayor número de ánodos para garantizar una distribución de corriente uniforme.
• Resistividad electrolítica: La resistividad del electrolito juega un papel crucial en la determinación de la distribución de corriente. En ambientes de alta resistividad, como el suelo seco o el agua mal conductora, la corriente puede no viajar tan lejos del ánodo, lo que requiere un espacio más cercano del ánodo. Por el contrario, en entornos de baja resistividad, la corriente puede viajar aún más, lo que permite un mayor espacio de ánodo.
• Configuración anódica: La configuración de los ánodos lineales MMO Ti, como el tipo de ánodo (cable, cinta o varilla) y la disposición de los ánodos (paralelos o series), también puede afectar la distribución actual. Por ejemplo, una disposición paralela de anodes puede proporcionar una distribución de corriente más uniforme en comparación con un acuerdo en serie.
• Nivel de protección deseado: El nivel de protección requerido para la estructura también influirá en la distancia de instalación. En algunos casos, puede ser necesario un mayor nivel de protección para garantizar la integridad a largo plazo de la estructura, lo que puede requerir un espacio más cercano del ánodo.

Calculando la distancia de instalación óptima

Para determinar la distancia de instalación óptima para los ánodos lineales MMO Ti, los ingenieros generalmente usan una combinación de cálculos teóricos y pruebas de campo. Los cálculos teóricos implican el uso de modelos matemáticos para predecir la distribución actual en función de los factores mencionados anteriormente. Estos modelos pueden proporcionar una buena estimación del espacio del ánodo requerido para lograr el nivel de protección deseado.

Las pruebas de campo, por otro lado, implican medir la distribución de corriente real en el campo utilizando equipos especializados, como electrodos de referencia y medidores de corriente. Esto permite a los ingenieros verificar la precisión de los cálculos teóricos y hacer los ajustes necesarios al espacio del ánodo.

En general, la distancia de instalación óptima para los ánodos lineales MMO Ti en una aplicación de tubería enterrada es típicamente entre 10 y 30 metros, dependiendo de los factores mencionados anteriormente. Para las plataformas en alta mar y otras estructuras grandes, el espacio del ánodo puede ser mayor, que oscila entre 30 y 100 metros o más.

Estudios de caso: Impacto de la distancia de instalación en el efecto de protección

Para ilustrar la importancia de la distancia de instalación adecuada, consideremos algunos estudios de caso:

• Estudio de caso 1: tubería enterrada
  Un operador de tuberías instaló anodos lineales MMO Ti a una distancia de 5 metros desde la tubería para proporcionar protección catódica. Después de unos meses, el operador notó signos de sobreprotección, como la formación de depósitos alcalinos en la superficie de la tubería y una mayor corrosión de los ánodos. Tras una mayor investigación, se determinó que los ánodos se instalaron demasiado cerca de la tubería, lo que resultó en una alta densidad de corriente en las inmediaciones de los ánodos. Luego, el operador reposicionó los ánodos a una distancia de 15 metros de la tubería, lo que resolvió el problema de sobreprotección y mejoró el rendimiento general del sistema de protección catódica.

• Estudio de caso 2: plataforma offshore
  Una plataforma en alta mar estaba equipada con ánodos lineales MMO Ti instalados a una distancia de 50 metros de las patas de la plataforma. Sin embargo, debido a la alta resistividad del agua de mar en el área, la corriente protectora no pudo llegar a todas las partes de las patas de la plataforma, lo que resultó en la subprotección. El operador decidió instalar ánodos adicionales a una distancia más cercana a las patas de la plataforma, reduciendo el espacio del ánodo a 20 metros. Esto aumentó la densidad actual en las patas de la plataforma, proporcionando una protección adecuada y evitando una mayor corrosión.

Conclusión

En conclusión, la distancia de instalación entre los ánodos lineales MMO Ti y la estructura protegida es un factor crítico que puede afectar significativamente la efectividad del sistema de protección catódica. La distancia de instalación adecuada garantiza una distribución de corriente uniforme y evita la sobreprotección o la subprotección, lo que puede conducir a diversos problemas, como la corrosión, el fragilidad de hidrógeno y el aumento de los costos de mantenimiento.

Como [la posición de su empresa] en [Nombre de su empresa], recomiendo consultar con un ingeniero de corrosión calificado para determinar la distancia de instalación óptima para su aplicación específica. Al considerar factores como la geometría de la estructura, la resistividad de los electrolitos y el nivel de protección deseado, un ingeniero de corrosión puede diseñar un sistema de protección catódica que proporcione una protección confiable y duradera para sus valiosos activos.

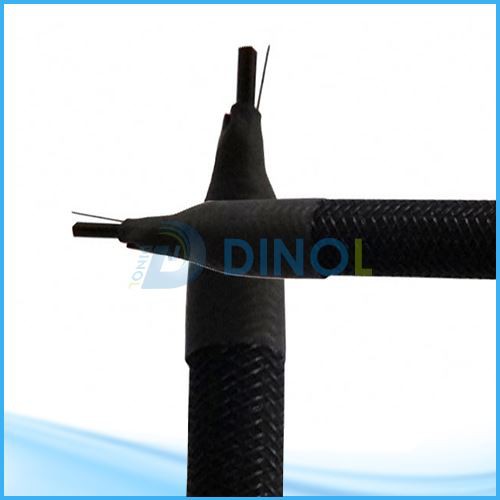

Si está interesado en aprender más sobre los ánodos lineales MMO TI u otras soluciones de protección contra la corrosión, visite nuestro sitio web en [el sitio web de su empresa]. Ofrecemos una amplia gama de alta calidadMMO de ánodo lineal,Ánodo flexible de polímero, yÁnodo de cable lineal MMOProductos, así como servicios de ingeniería profesional para ayudarlo a diseñar e implementar un sistema efectivo de protección catódica. Contáctenos hoy para discutir los requisitos de su proyecto y obtener una cotización gratuita.

Referencias

1. Fontana, MG (1986). Ingeniería de corrosión (3ª ed.). McGraw-Hill.
2. Jones, DA (1996). Principios y prevención de la corrosión. Prentice Hall.
3. Asociación Nacional de Ingenieros de Corrosión (NACE). (2016). Práctica estándar de protección catódica (RP0169). Nace International.
